Whirlwind PCDIQ – 4-канальный директ-бокс
Whirlwind PCDIQ – рэковая 4-канальная версия знаменитого пассивного директ-бокса Whirlwind PCDI. Каждый из четырех каналов имеет небалансный линейный стерео вход, который преобразуется в балансные выходы XLR микрофонного уровня. На каждом канале есть переключатель аттенюатора (PAD), переключатель заземления для XLR выходов (GROUND LIFT) и кнопка MIX для посыла сигнала на шину микширования. Дополнительный моно разъем TRS позволяет использовать каждый канал устройства Whirlwind PCDIQ как стандартный директ-бокс.

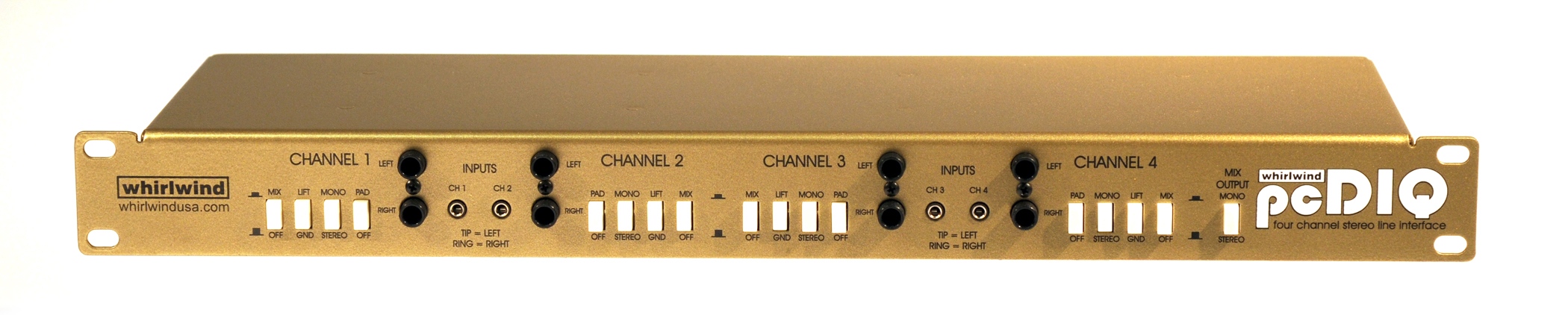

- На передней панели расположены позолоченные RCA входные разъемы (левый и правый) и 3,5 мм стерео мини-джек.

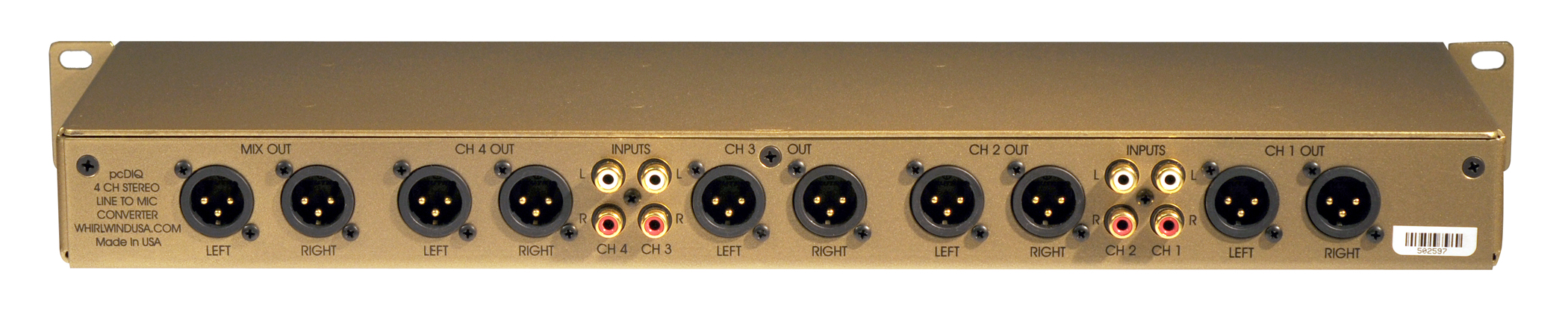

- На задней панели расположены XLR выходы с трансформаторной развязкой.
- Стереошина, преобразующая любые комбинации четырех входных каналов в один микрофонный балансный стерео выходной сигнал.
- Каждый канал может быть индивидуально выведен в режим моно, в то время как шина микширования останется в режиме стерео. Дополнительный переключатель преобразует со стерео на моно шину микширования.
Характеристики
| Вносимые потери канальных выходов: | 21дБВ |
| Вносимые потери микшерного выхода: | 33дБВ (при источнике 100 Ом) |
| Частотный диапазон (± 5дБ): | 20Гц- 20кГц |
| Сдвиг фазы: | менее 7° (20Гц - 20кГц) |
| Уровень нелинейных искажений: | 0,004% (на 1кГц) |
| Уровень нелинейных искажений шины микширования: | 0,008% @ 1кГц |
| Максимальный уровень входного сигнала: | 8,3 дБВ (1% THD, при 20 Гц, при отключенном PAD) |
| Аттенюатор: | 20 дБ |
| Изоляция между входными каналами: | более 100 дБВ (при 2 кГц) более 60 дБВ (при 20 кГц) |
Официальный сайт компании Whirlwind: www.whirlwindusa.com
